RIEGL VZ-serial 3D

RIEGL VZ-serial 3D 掃瞄儀 VZ-400，VZ-1000

V 系列掃瞄儀的的電子測距模組，被設計用來面對高速掃瞄的需求 ( 高速的雷射掃瞄、快速及高精度的訊號處理，以及多樣高速的資料傳輸介面 ) 。
垂直方向的掃瞄動作是利用雷射光束 ? 跟一個反射鏡 ? 來進行，高速掃瞄或是只有垂直方向的掃瞄，儀器就會以 100 度的角度範圍，反射鏡持續以可調整的速度旋轉。如果只是慢速的掃瞄或是很小的掃瞄角度，它就只會上下擺動。水平方向的掃瞄動作，就是利用機體本身 ? ，作 360 度無限制的旋轉來完成。

掃瞄資料：距離、角度、反射訊號強度以及選 配的功能 」 TIMESTAMP 」 ，都會直接儲存在 USB 介面 ? 的儲存裝置，或透過 TCP/IP 的網路傳輸介面 ? 傳送到筆記型電腦 ? 中儲存，數位相機 ? 的控制及資料，則一起被儲存或是一起被傳輸到電腦中。儀器本身可以透過顯示幕及面板設定及操作，或是經由無線傳輸 (Wireless LAN) ? 由像 iPhone ? 一樣的移動裝置控制，筆記型電腦也可以利用 TCP/IP ? 的傳輸介面連接儀器來控制。
RiSCAN PRO 軟體 ? 可以讓使用者操作龐大數量的掃瞄作業，包括儀器的設定、資料的結合、資料的檢視、以及資料的取得。使用的系統作業軟體包括 Windows XP 以及 Windows Vista

概略規格

VZ-1000
＊長距模式
測距範圍 :1400m
速度 :29000/ 秒
精度 : 8mm

＊高速模式
測距範圍 :450m
速度 :122000/ 秒
精度 : 8mm
內建 32G 記憶體

VZ-400
＊長距模式
測距範圍 :600m
速度 :42000/ 秒
精度 : 5mm

＊高速模式
測距範圍 :350m
速度 :122000/ 秒
精度 : 5mm
內建 32G 記憶體

產品特色
＊圓桶式設計，減少伺服馬達運轉時的負擔與噪音，達到零噪音

＊可單機作業不需外接電源與電腦，可大量減少換站的設置設備時間。

＊可使用 PDA 或 iPHONE 操控儀器，也可直接在儀器面板上設定操作。

＊使用在測量車時，可以再行進間進行掃瞄工作。

＊重量僅僅 9.6kg ，輕巧堅固，移動方便。

＊可結合 GPS ，求得全區域座標。

＊可同步結合千萬像素單眼相機，將點雲上彩，提高影像逼真度。

＊首度將空載 Lidar echo digitization 與 online waveform analysis 技術結合於地面雷射掃瞄儀。
　( 詳細見技術介紹 )


即時全波形分析(Online Full WaveForm Analysis)

掃瞄模式與掃瞄時間之關係表

RIEGL VZ-400	最大測距範圍 p = >90% / >20%	100公尺處點雲分佈密度 360度(水平角) x 100度(垂直角)
		Pattern 80 140mm	Pattern 60 100mm	Pattern 40 70mm	Pattern 20 40mm
長距離模式	600m / 280m	2分 17秒	3分 50秒	9分	36分
高速模式	350m / 160m	47秒	1分 17秒	3分	12分
每個測站之點雲數量		約500萬點	約1000萬點	約2000萬點	約4000萬點

RIEGL VZ-1000	最大測距範圍 p = >90% / >20%	100公尺處點雲分佈密度 360度(水平角) x 100度(垂直角)
		Pattern 80 140mm	Pattern 60 100mm	Pattern 40 70mm	Pattern 20 40mm
長距離模式	1400m / 700m	3分 8秒	5分 8秒	12分	48分
高速模式	450m / 350m	47秒	1分 17秒	3分	12分
每個測站之點雲數量		約500萬點	約1000萬點	約2000萬點	約4000萬點

VZ-400產品型錄下載
VZ-1000產品型錄下載

CASIO FX-5800P

CASIO FX-5800P 工程型計算機

內鍵 128 種常用程式庫，土木測量必備的強力好幫手
全新機種，震撼登場！
1.豎曲線計算 2.單曲線計算
3.交會法計算 4.後方交會法
5.座標計算(正算) 6.座標計算(反算)
7.座標法面積計算 8.三點求圓心
9.內差法計算

尺寸	15.1×81.5×163mm
重量	150g
電源	LR-03鹼性電池
電池壽命	一年(每天使用一小時)
保固	一年
假數部+指數部：10+2
顯示容量：12
記憶保護系統
大顯示幕
自動關機
重演功能
統計計算：標準偏差、回歸分析
分數、複數、數列、方程式計算
邏輯、矩陣演算、ENG(工程符號計算)
排列與組合、座標變換、雙曲線函數

MicroSurvey STAR*NET

MicroSurvey STAR*NET
最小二乘法網形平差軟體

MicroSurvey STAR*NET V6是 一套最容易使用的視窗版測量平差應用程式, 使用嚴格的最小平方法(Least Square)技術調整2D/3D 的測量網,多年來廣受全世界測量人員一致肯定與愛用. 簡單易用是它的特點.廣泛的被使用用於變形測量與精密的控制測量的平差計算, 是控制測量平差調整的最佳選擇.

STAR*NET 可處理10000個可被調整測站的傳統觀測資料, 水準觀測資料可包含於3D的平差, 不管觀測資料的組成是單導線或導線相互連結的複雜網形,所有的觀測資料都可同時被調整以產生單一最適解, STAR*NET 可化算觀測資料至 NAD27, NAD83 或 UTM 對所有的距離使用分別計算的網格因子和對所有的角度使用計算的三角三邊更正.

各個版本功能比較
自訂的橫麥卡托和蘭伯特網格可被定義用於特殊的當地需求和全世界大部份地區的網格系統, 角度觀測支援度分秒和GON格式.

STAR*NET 有Standard, PLUS, PRO和LEV四種版本, 加上便利的轉檔公用程式, 以確保您獲得您需要的工具.

功能/版本	PRO	PLUS	STD	LEV
所有觀測資料可同時被調整	Ｖ	Ｖ	Ｖ	Ｖ
包含 USB 密鑰, 程式可攜性	Ｖ	Ｖ	Ｖ	Ｖ
水準網1D調整	Ｖ	Ｖ		Ｖ
全部測量資料圖形顯示	Ｖ	Ｖ	Ｖ
使用者自定義的儀器庫	Ｖ	Ｖ	Ｖ
支援度分秒或GONS	Ｖ	Ｖ	Ｖ
自訂橫麥卡托和蘭伯特網格	Ｖ	Ｖ	Ｖ
化算觀測資料至 NAD27, NAD83, UTM	Ｖ	Ｖ	Ｖ
使用嚴格的最小二乘法調整所有的測量網	Ｖ	Ｖ	Ｖ
GPS 向量與傳統觀測值結合	Ｖ

STAR*Net 版本售價 測產品說明

STAR*NET LEV
Star*Net Lev 版是一個子程式, 只可執行水準網的1維平差, 輸入的基準點(BM)高程可被固定或被指定具體的標準誤差值, 水準測量高差觀測值可依距離或轉點數加權, 可選擇添加平面座標 (真實的座標或任意座標題)以產生概略的網形圖.

STAR*NET STANDARD
STAR*NET 標準版是一套最容易使用的32 位元視窗版測量平差應用程式, 使用嚴格的最小平方法(Least Square)技術調整2D/3D的測量網形, 可 處理10000個可被調整測站的傳統觀測資料, 水準觀測資料可包含於3D的平差, 不管觀測資料的組成是單導線或導線相互連結的複雜網形,所有的觀測資料都可同時被調整以產生單一最適解, STAR*NET 可化算觀測資料至 NAD27, NAD83 或 UTM 對所有的距離使用分別計算的網格因子和對所有的角度使用計算的三角三邊改正.自訂的橫麥卡托和蘭伯特網格可被定義用於特殊的當地需求和全世界大部份地區的 網格系統, 角度觀測支援度分秒和GON格式. 觀測值可被單獨以列入地球曲率, 折射誤差, 測距儀的PPM值和水平或垂直定心誤差的改正值加權. START*NET包含一個使用者自訂的儀器庫, 允許可對多部儀器改變權值.

程式功能可從下拉選單選擇, 並且資料的輸入, 編輯, 執行平差調整和查看報表都可在程式內完成無需離開程式, STARNET會產生一個圖形顯示整個測量所涵蓋的網形, 對每個點包含一個計算的誤差橢圓(可信區間), 網形中任何的弱點可以很容易的從圖形中看出來, 使用者也可直接從圖形點擊點或連線查詢被調整的資訊, 最後的成果可傳至AUTOCAD或常用的COGO程式.

其他功能包括傳統的導線和角度閉合差的報告, 容易理解的平差統計, 預分析的程序(用於規劃), 錯誤檢測功能, 可允許任意數量的光線法測點在執行平差調整後自動的被附加至網形及被計算,

STAR*NET PLUS
STAR*NET PLUS 版包含標準版的所有功能與特點加上一個分開的LEV水準網一維平差功能,基本上此版本結合標準版的2D/3D和LEV版的所有功能.

STAR*NET PRO
STAR*NET PRO 專業版是最完整的版本, 包含STAR*NET PLUS 的所有功能加上處理GPS與建立模型的功能, 可分別或結合處理網形平差包括傳統觀測值,水準觀測值和GPS向量資料, 此程式支援最常用的基線格式包括 Trimble, Leica, Ashtech, Geodimeter, Sokkia, Topcon, NovAtel, Javad and Magellan 等, 向量權值可分別以水平或垂直方向設定加權因子, 有一個特殊的殘差摘要報表提供調整後的向量依照1D,2D,3D殘差大小排列, 幫您快速找到網形內的問題, 此版本支援大地水準與垂直偏差模型使用政府提供的資料或手動一站一站手動定義大地水準高度和偏差.


只需幾個簡單的指令即可完成複雜的統計計算並產生完整的報告

MicroSurvey CAD2010

MicroSurvey CAD2010

MicroSurveyR CAD工程測量專用的CAD繪圖軟體

MicroSurvey CAD 是基於功能強大的 Intellicad 為核心的工程測量專業CAD設計與繪圖軟體, 是專為測量人員與工程承包商和設計人員所開發的應用軟體, 功能強大簡單易學易用快速解決繁雜的測量計算與繪圖, 除了具有完整的CAD的繪圖功能外, 更具有強力的COGO座標幾何計算功能、導線計算與平差、道路線形設計與計算、DTM數值地形模型快速繪製等高線, 自動剖縱橫斷面, 計算土方的挖填數量, Microsurvey CAD以經濟的價格讓您擁有令人難以置信的功能, 是工程測量必備的軟體。


全方位的解決方案~高相容度與整合性

軟體方面：
批次化的作業
COGO – MicroSurvey CAD系統內有最簡單最有生產力的座標幾何計算，我們的批次系統自動的記錄所有你登入的COGO,用試算表的樣式編輯器編輯批次與處理。

整合測量、設計和CAD

檔案格式相同:
MicroSurvey CAD與AutoCAD R2.5-2008 DWG 圖檔相容. DWG 是MicroSurvey CAD圖檔的原始格式. 不需要轉檔。

操作介面與自訂使用者介面:
與AUTOCAD 相似的指令列界面，任何一個受過AUTOCAD 訓練的人能馬上使用 MSCAD所有關念容易了解，鎖點模式、座標、編輯指令-修檢、移動、比例、截角、旋轉，所有的工作方式都與基本的AutoCAD一樣。

．完全可自定的使用者介面
．功具列-可用拖放的功能排列
．Menus選單–可用圖形選單編輯器重新安排 螢幕的項目可以被被關閉更多的繪圖區域
．指令的配置可在視窗的上面或底部


AutoCAD的外掛測量模組
長久已來大多數的測量人員習慣使用AutoCAD 來處理測量的計算與成圖, 但AutoCAD 本身只是一個繪圖軟體, 並不具備處理測量的計算功能, 很多工作必須使用手工的方式來完成, 或撰寫Lisp來解決複雜的計算, 對於不會撰寫Lisp的使用者更是困難重重, 處理測量的計算與繪圖曠日費時, 常造成無法準時交出成果的窘境.

如果您已有AutoCAD但是希望具有與 MicroSurvey CAD 相同強大的測量功能, MicroSurvey 公司特別開發了inCAD 外掛模組, 將測量相關的功能加到您的AutoCAD, 讓您的AutoCAD 擁有強大的測量計算與繪圖功能.用您熟悉的操作介面完成工作.

MicroSurvey inCAD 將您的AutoCAD 轉換成為一個強力的測量與設計的程式, 在AutoCAD 保持一個完全整合的使用者介面. AutoCAD本身只是繪圖的程式, 測量人員需要工具來協助他們計算座標、導線平差計算、標注圖形、計算面積等, 在您現有的AutoCAD添加MicroSurvey inCAD 就像您原來使用捲尺測距變成用電子測距儀測距.

重要註記:MicroSurvey CAD2010的顧客
如果您目前是在MicroSurvey 維護合約期內, 您可以免費安裝與執行此新產品,請執行License Manager 程式更新您的USB key, 它將會在 AutoCAD 2009或2010 辨識inCAD!

現在MicroSurvey CAD 與 inCAD 一起銷售, 一個授權2套軟體, 給您最大的自由度, 由於我們使用USB 密鑰, 您可自由的選擇您要如何使用與在哪裡使用您想用的桌上軟體的授權.

註:目前inCAD僅有英文版, 短期內不會有中文化的版本.
MicroSurvey CAD 中文試用版免費試用30天歡迎來信索取


學習資源

．16小時的內建訓練影片等同數千頁的說明文件
．CAD說明文件與影片完全連結
．上下文感應的Html 說明選單系統,最易於使用的系統

硬體方面：

資料記錄器溝通:MiroSurvey CAD 是設計與所有主要品牌的全站儀與資料記錄器工作. 可直接與儀器或控制器進行雙向傳輸或調用儀器傳輸軟體進行傳輸。

Helmerts 轉換-多點平均, 叢集分析,路權線,面積計算,固定的面積,大量交會,多種直角關連,放樣計算….. 座標轉換-從一個系統轉換到另一個系統資料轉換非常容易 (UTM, State Plane, MTM ...)

軟體功能：

AutoMap自動展圖與連線快速成圖功能

MicroSurvey CAD 具有多種功能強大的自動連線成圖的功能

AutoMap 自動展圖功能將測量點匯入CAD即自動依照點的描述(編碼)以預先編輯定義的設定展點套繪圖例和連線.

XYZ編碼連線:在點描述(編碼)的第一位加入X或Y或Z 的來定義連線方式, 將點讀入CAD圖面所有的點即自動連線



完整的導線或網型平差
．角度平衡
．Transit
．Compass
．Crandall's
．典型的方法垂直平衡
．全 3D 最小均方根平差錯誤偵測
．儀器儲存圖解的橢圓顯示
．重新處理與重新分析的功能

Active Drawing Technology 主動圖形技術
．MicroSurvey的主動圖形技術是一個全新並且是一個高效率的方式與你的測量資料工作.
．可以確認,編輯,列印和處理圖面的資料和座標和導線資料庫和座標幾何計算。
．主動式座標編輯器
．主動式導線座標編輯器
．主動式批次座標幾何計算

智慧型物件
智慧型物件:直線、點、曲線、文字不必使用指令即可自動的挑選與編輯物件只須簡單的在圖面挑選任意點即可瀏覽整個座標資料庫。

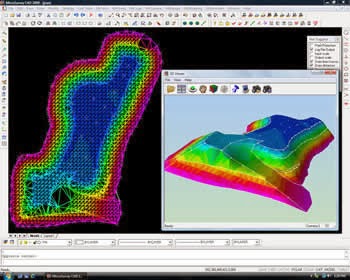

強力的 DTM 等高線繪製 /地型模型土方量計算
點的數量無限制,使用很簡單:建立一個 DTM 與等高線只須4個簡單的步驟

3D 彩現透視功能, 將表面圖形具體形象化, 更容易理解



完整的場地設計





．場地設計: 水池,溝渠,料堆、邊坡、管線設計
．道路設計: 平面線形,豎曲線,橫斷面樣版
．快速的在既有地面與設計表面建立橫斷面

授權方式
高品質的工具優異的價值

．全功能的軟體程式以一個更低的價格給予更高的效率
．USB鎖的彈性授權方式
．可與其他人共用一個鎖,透過移動這個Key,可在辦公室、工地或將它帶回家在你的桌上電腦或筆記型電腦
．MicroSurvey 的授權伺服器自動的連到在同一個辦公室的使用者, 儲存任何連到你的機器的所有授權在單一個Key

ROTO-SURE D1000

ROTO-SURE D1000 測距輪

無可挑剔的高品質、穩定耐用的好口碑！
使ROTO-SURE成為政府機關及大型工程指定款。
德國設計、南非製造，採用高強度鋁合金搭配與汽車輪胎同等級的工程塑膠材質，堅固且不易磨損，絕對是您挑選測距工具時的第一首選。

01規格
‧最大測量距離：10km
‧最小刻度：10cm
‧輪周長：100cm
‧輪直徑：32cm
‧重量：2.1kg

02品質
‧扣押式的煞車按鈕
‧便利的數值歸零按鈕
‧展開摺疊的釋放卡榫
‧密封的軸承
‧精細光滑的邊緣

03特色
‧簡單摺疊 (可摺疊成1/2)
‧重量輕巧、存取便利
‧順暢的直線運行與完美平衡
‧更好、更輕鬆的牽引力
‧無可挑剔的耐用程度




產品型錄下載

ROTO-SURE D500

ROTO-SURE D500 測距輪

無可挑剔的高品質、穩定耐用的好口碑！
使ROTO-SURE成為政府機關及大型工程指定款。
德國設計、南非製造，採用高強度鋁合金搭配與汽車輪胎同等級的工程塑膠材質，堅固且不易磨損，絕對是您挑選測距工具時的第一首選。

01規格
‧最大測量距離：10km
‧最小刻度：10cm
‧輪周長：50cm
‧輪直徑：16cm
‧重量：1.16kg

02品質
‧扣押式的煞車按鈕
‧便利的數值歸零按鈕
‧展開摺疊的釋放卡榫
‧密封的軸承
‧精細光滑的邊緣

03特色
‧簡單摺疊 (可摺疊成1/3)
‧重量輕巧、存取便利
‧順暢的直線運行與完美平衡
‧更好、更輕鬆的牽引力
‧無可挑剔的耐用程度





產品型錄下載
